SF6環網柜六氟化硫氣體泄漏報警在線監測系統

一、概述

六氟化硫SF6氣體是一種無色、無味、密度比空氣重、不易與空氣混和的惰性氣體，對人體沒有毒性。六氟化硫SF6氣體以其優異的絕緣和滅弧性能，在電力系統中獲得了廣泛的應用，幾乎成了中壓、高壓和超高壓開關中所使用的唯一絕緣和滅弧介質。但是在高壓電弧的作用下或高溫時，SF6氣體會發生部分分解，而其分解物往往含有劇毒，即便是微量，也能致人非命，其安全性也受到了人們的廣泛關注。

當使用以SF6氣體為絕緣和滅弧介質的室內開關在使用過程中發生泄漏時，泄漏出來的SF6氣體及其分解物會往室內低層空間積聚，造成局部缺氧和帶毒，對進入室內的工作人員的生命安全構成了嚴重的危險。



二、六氟化硫SF6氣體泄漏發生的幾個常見部位：
（1）液壓機構的主要泄漏部位有：三通閥和放油閥、高低壓油管、壓力表和壓力繼電器接頭以及工作缸活塞桿和貯壓筒活塞桿的密封受損處、低壓油箱的砂眼處等。

（2）SF6斷路器本體的漏氣部位有：支柱驅動桿和密封圈劃傷處、充氣閥密封不良處、支柱瓷套根部有裂紋處、法蘭聯接處、滅弧室頂蓋有砂眼處、三聯箱蓋板、氣體管路接頭、密度繼電器接口、二次壓力表接頭、焊縫和密封槽與密封圈（墊）尺寸不配合等處。

（3）GIS的漏氣部位有：隔室、絕緣子、O型密封圈、開關絕緣桿、互感器二次線端子、箱板連接點、氣室母管、附件砂眼處和氣室伸縮節接口等處。



三、六氟化硫SF6氣體泄漏的危害：

（1）對液壓機構，六氟化硫氣體泄漏會引起短時頻繁啟泵打壓或補壓時間過長，閥體大量內泄漏會造成失壓故障，液壓油進入儲壓筒氮氣側會造成壓力異常升高等，這會影響SF6斷路器安全運行。

（2）對于SF6斷路器和GIS，雖然泄漏到大氣中的SF6濃度很低，但它在大氣中有很長的殘存期，并能吸收紅外輻射而產生溫室效應。不僅影響設備安全運行，也會影響人身健康。



四、ZRDH2001X  型六氟化硫氣體泄漏報警在線監測系統

山東正瑞 ZRDH2001X  型六氟化硫氣體泄漏報警在線監測系統是采用德國先進的雙光束紅外檢測技術和電化學技術有效結合，以及數據采集、數據分析處理、通信技術于一體的開放系統平臺。整個系統采用模塊化設計，便于工程安裝及工程維護。在傳輸條件完備的情況下，可以依托網絡組建監控中心，在遠端監控中心可隨時掌握底端變電站、GIS開關室的溫濕度、氧氣含量等環境量以及SF6氣體泄露狀況。從而可實現對變電站、GIS開關室無人值守，提高管理效率，完善維護體制。監控中心以數據庫為核心，既可以實時監控變電站、開關室的環境及設備運行狀況，又可以根據以往的環境、設備運行數據進行統計、分析，為管理者提供決策依據。

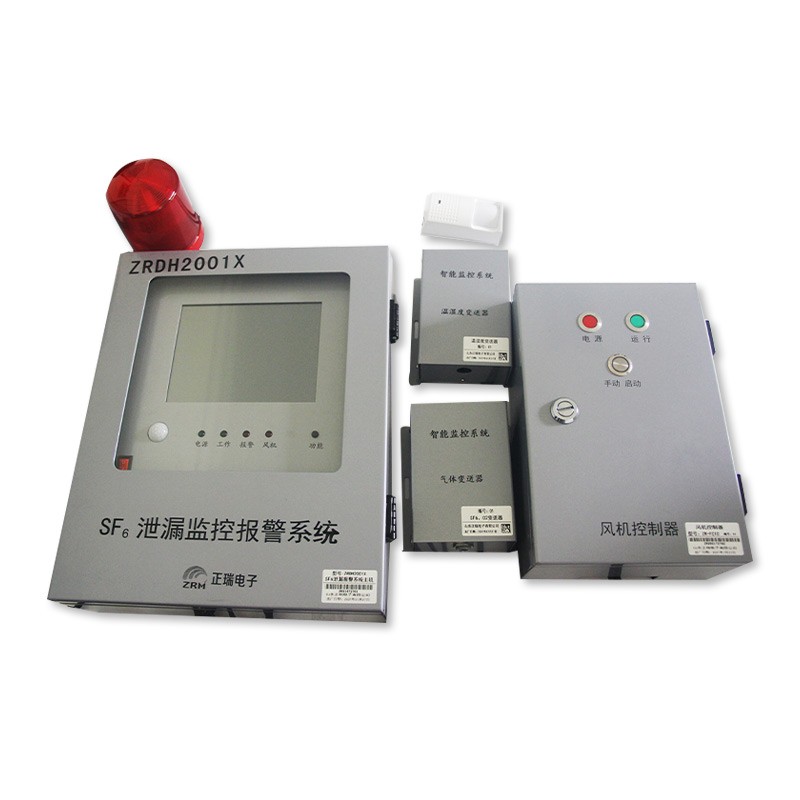

系統由ZRDH2001X型監控主機，ZRCS-10型SF6/O2氣體變送器 ，溫濕度采集單元，人體紅外感應傳感器,聲光報警裝置，風機控制模塊以及LED顯示屏等組成。可實時SF6氣體濃度定量檢測、氧氣含量檢測、溫濕度檢測等。系統自動記錄各種報警數據，通風設備啟動數據，可以自由設定1~1000ppm SF6告警閥值,以及自動啟動通風時間，SF6泄露超過設定告警閥值時超標告警，氧氣含量＜18％時缺氧告警，并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。



五、六氟化硫氣體泄漏報警在線監測系統功能特點：



1、實時顯示SF6氣體濃度
系統循環采集被檢測區域的空氣，在操作控制屏及后臺監控計算機上顯示該采樣空氣的SF6含量濃度；告警濃度可按要求在現場設定。
2、實時顯示氧氣濃度
檢測主機內含有氧氣檢測傳感器，在檢測各區域采樣氣體中SF6氣體的含量同時，檢測氧氣含量，在操作控制屏及后臺監控計算機上顯示該采樣空氣中的氧氣濃度；告警濃度可按要求在現場設定。
3、告警輸出
當SF6氣體或氧氣含量達到告警濃度時，操作控制屏將按設定的方式，產生聲光、語音報警，并通過軟件規約或干接點通知遠端監控中心；
如果有工作人員接近開關時室，操作控制屏內的紅外感應被觸發，操作控制屏將啟動語音提示，通知提示工作人員當前室內是否有SF6或氧氣報警。
4、風機控制
風機有定時啟動、告警啟動與強制啟動三種方式；
系統內有多個定時啟動的時間，可根據用戶的要求設定0～4次定時啟動、每次啟動的具體時間與時長；
當SF6氣體或氧氣濃度達到告警濃度時，可根據用戶要求，設定系統是否啟動風機進行通風；操作控制屏有風機開與風機關2個按鈕，可以用來強制風機啟動或關閉。
5、溫濕度顯示
溫度顯示范圍：-40～65℃ 濕度顯示范圍：0～99.99%RH。
6、聲光報警控制
可根據用戶要求，聲光報警在啟動后一定時間內自動關閉，以免影響周圍居民。
7、檢測區域
多可達24個區域，可檢測多個開關室，以減少用戶投資。



山東正瑞SF6環網柜中六氟化硫氣體泄漏報警在線監測系統主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，可廣泛應用于各種電壓等級的SF6開關室、 組合電器室（GIS室）、SF6主變室等。
