單總線電纜測溫系統，打造電纜安全運行環境！
來源：正瑞電子
瀏覽：1795
發布日期：2023-03-29
1、概述
作為電力傳輸的關鍵通道，電力線纜很容易因外界惡劣天氣、人為因素及施工因素的影響出現電纜線路破壞的現象，影響整個電力系統的正常運行，電纜溫度監測和維護是保障電力系統穩定、持續運行的前提。
對電纜進行在線溫度監測，不僅可提高故障報警的準確性，還可以減輕運行人員的工作量，提高工作效率。
2、OES-2300系統如何進行早期預警？
OES-2300 單總線電纜測溫系統是針對發電廠和變電站電纜終端頭、電纜中間接頭、低壓柜母排搭接處，出線接頭，水泵出線，電機出線等部位因絕緣老化或接觸不良等故障的早期預測而設計,能有效防止電纜火災的發生。還可依據用戶需求實現對風機、水泵、照明系統、圖像采集系統的遠程控制。

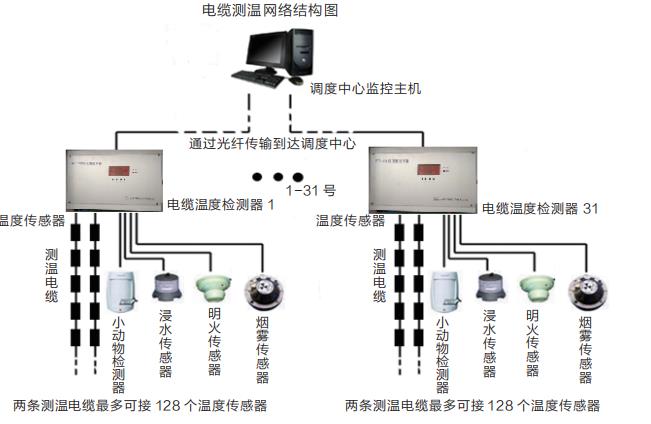

3、電纜測溫網絡結構圖
OES-2300 單總線電纜測溫系統是采用總線型網絡結構，可以掛接31臺監測器。通過RS485通訊方式把數據上傳到當地計算機，也可以通過光纖把數據上傳到調度中心。本系統是由溫度傳感器、溫度監測器、監控計算機及通訊網絡四部分組成。
傳感器內置 CPU, 可自行通過總線式組網，接入溫度監測器。

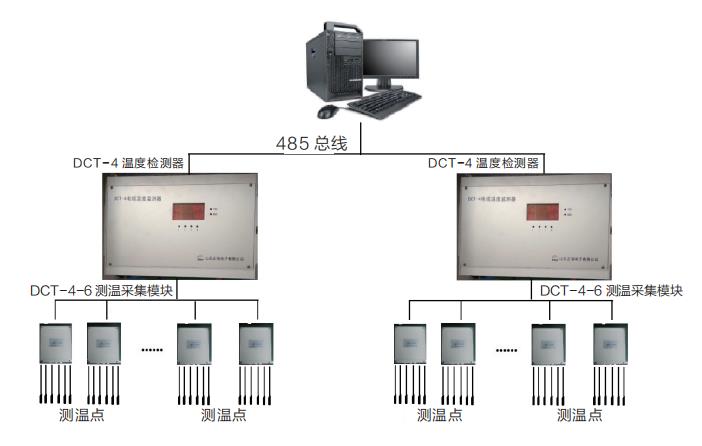

用于低壓柜測溫的網絡結構圖：
該種結構方式特點：
由于測溫部位空間狹小，測溫點單獨通過饋線引出，分組上傳信號至溫度采集模塊，溫度采集模塊通過總線式組網至溫度監測器。
技術參數：
尺 寸：測溫電纜傳感器有多種外形尺寸可供選擇；
測溫范圍：-55℃~+127℃ （-55℃~+200℃可定制）；
誤 差：小于0.5℃（全量程范圍）；
分 辨 率：±0.1℃；
耐 壓 值：溫度傳感器可經受ESD±10000V高壓；
電纜最大長度：電纜最大長度≤1000米；
材 質：傳感器采用樹脂封裝，防水防潮；
測 溫點：溫度監測器可帶兩條測溫電纜，共計128個測溫點；
接 入：溫度監測器可帶開關量輸入，可分別接入各種環境探測器（離子煙霧傳感器、微波紅外傳感器、浸水探測等）；
報警輸出：監測器有2路報警輸出（2個無源接點：250VAC/0.6A或24VDC/5A）；
數值采集：監測器通過RS485總線或光纖通訊可把采集的溫度數值上傳至監控計算機；
壓沖擊典型值：監測器通訊總線采用安全隔離措施，使信號都經過高壓隔離，經受的電壓沖擊典型值為1500VRMS/分鐘或2000VRMS/秒；
