電氣設備開關柜無線測溫系統 銅排斷路器觸頭測溫

電氣設備在長期運行過程中，電氣一次模塊觸點和連接等部位因老化或接觸電阻過大而發熱，進而導致接頭異常升溫甚至引發燃爆事故。電廠電氣設備安裝密集，電動機也都是各工 藝段的關鍵設備，此類設備損壞及引起的事故可能 會引發下游大范圍供電線路或重要用電設備突然停電，造成巨大的直接和間接經濟損失。

山東正瑞開關柜無線測溫監控裝置，是我司根據電力設備測溫安全性的要求，總結國內外的研究和生產的先進經驗，專門研制出的新一代無線測溫監控設備。本設備具有實時監測、溫度曲線、事件告警等功能，可以幫助值班人員盡早發現問題，消除隱患，確保電力設備的安全運行。為電力設備的安全、經濟、可靠運行提供了全新的解決方案。支持 Web 訪問和手機APP。

開關柜無線無線測溫監控裝置通過 RS-485 總線或以太網與間隔層的設備直接進行通信，系統設計遵循、Modbus RTU、Modbus TCP 等傳輸規約，安全性、可靠性和開放性都得到了極大地提高。無線測溫監控設備具有遙信、遙測、、遙調、遙設、事件報警、曲線、棒圖、報表和用戶管理功能。可以監控無線測溫系統下設備的運行狀況，實現快速報警響應，預防嚴重故障發生。

一、裝置介紹

1）開關柜溫度傳感器

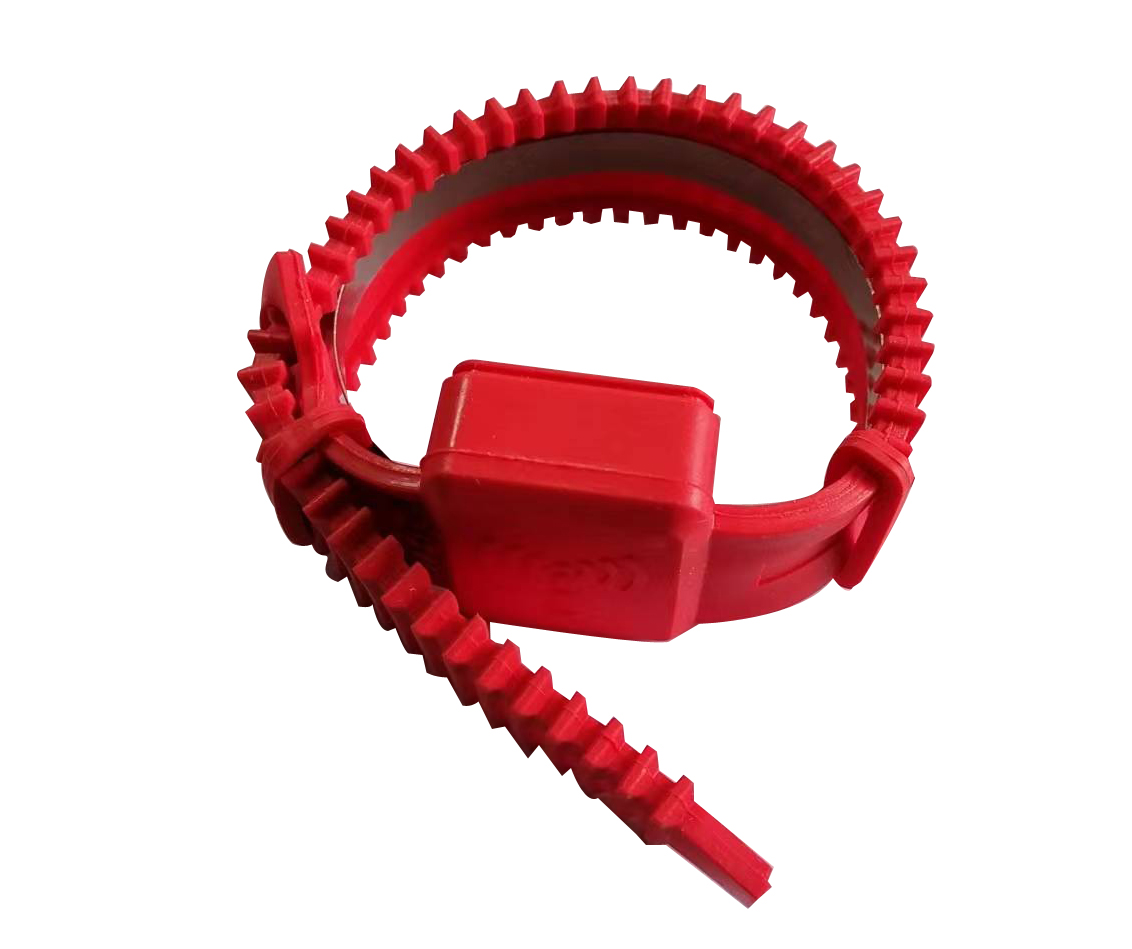

a. 電池供電型：開關柜觸頭測溫傳感器安裝于發熱部位，采集溫度量并通過無線方式傳輸的傳感器。





b. CT 感應取電無線溫度傳感器： 安裝于斷路器觸頭、母排、電纜搭接點等大電流處，采集溫度量并通過無線方式傳輸的傳感器。





c. 有線溫度傳感器可以安裝于低壓柜接點或變壓器繞組、電機繞組的測溫，采集溫度量并通過有線方式傳輸的傳感器。 目前有線測溫傳感器是Pt100：

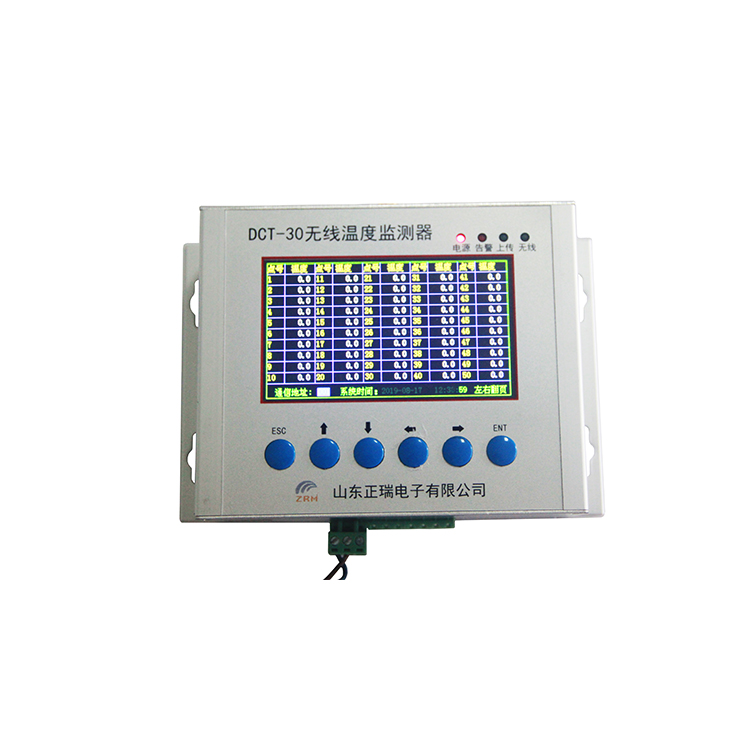

2）無線溫度監測器

二、安裝現場



應用范圍：適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測。

三、系統功能

山東正瑞ZRMSCADA無線測溫監控軟件界面可根據用戶要求組態各種畫面。可以采集無線溫度監測器數據，通過組態畫面實時顯示溫度，超限報警，能夠查詢溫度歷史數和曲線進行分析，可通過手機APP查看數據和接收報警通知。同時能夠將數據上傳阿里云服務器，通過手機APP查看和報警。

具有ModbusRTU，ModbusTCP，CDT等多種標準協議，可以增加其他非標準協議通信模塊。

（1）可以查看現場實時數據；

（2）具有超溫，超限等報警功能；

（3）采用C/S結構，可通過安裝客戶端軟件查看數據；

（4）存儲歷史數據，可查看歷史曲線，歷史報警記錄等。

（5）采集各個變電站終端的信息數據；

（6）顯示各電纜中間頭溫度，開關柜觸頭溫度，電容器溫度等；

（7）具有報警功能，探測器報警，溫度超限報警，通信中斷報警等；

溫度歷史曲線查詢；

（8）歷史報警事件查詢；

（9）權限管理，獲得權限可通過客戶端瀏覽數據。

（10）報警聯動，報警時彈出報警畫面，顯示報警位置。

（11）數據上阿里云服務器，通過手機APP查看和報警。





通過開關柜無線測溫系統可以協助工作人員及時采取相應的措施，在發生設備隱患的第一時間就能發現并處理隱患。在保證電力系統安全運營的情況下，促進高壓開關柜的可持續運行，提高電力電網輸送電力的效率。
