不僅僅是無線測溫系統，更是企業安全生產的保障
來源：正瑞電子
瀏覽：1088
發布日期：2023-08-15
國家發展改革委對外發布《全面放開經營性電力用戶發用電計劃有關要求的通知》，全面開放經營性用戶的發電計劃，這樣就能滿足更多企業的用電，但是耗電量越來越大就會存在很多的安全隱患。
當高壓設備開關柜等因過載運行或接點氧化、接觸不良時，往往引起高壓設備有關部分溫度的上升，過熱會導致絕緣老化甚至燒毀絕緣材料，造成短路故障和重大經濟損失。因此對監測接點的溫度實時在線監測顯得相當重要，當其超過某一設定值時，發出本地和遠程報警信號，通過報警信號能夠提示維護工作人員及時發現故障的前兆，及時檢修預防事故的發生。安裝開關柜無線測溫系統對于工業生產上預防這種因溫度上升而引發的電力安全事故尤為重要。
1、中高壓開關柜溫度監測最大的難點為高壓隔離，通過光纖隔離存在著沿面放電問題，需較長的沿面爬電距離，無法很好的解決高壓隔離問題，特別是在環境不好的應用場合光纖表面容易受到污染。
2、光纖測溫安裝繁瑣，需在每個測溫點布一條光纖到主機，而無線測溫只需將無線溫度傳感器安裝測溫點處即可。
3、目前大多數無線測溫采用的是有源的無線測溫，無線溫度傳感器工作電源由于內部內置的鋰電池供電，電池質量或使用環境等因素導致使用壽命往往低于設計壽命，同時電池有爆炸等安全隱患。

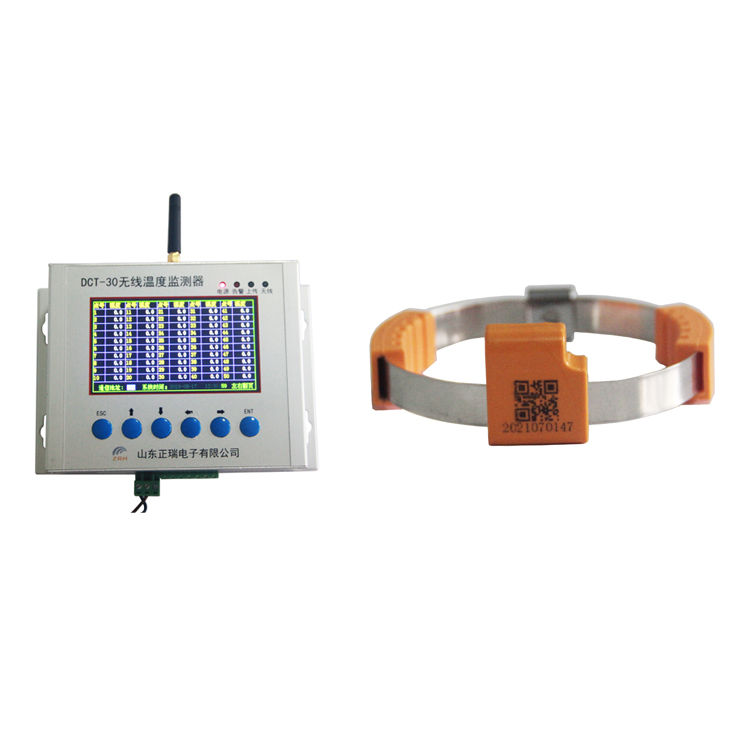

山東正瑞電子有限公司DTS-6無源無線溫度傳感器用于測量高壓帶電物體表面或節點處的溫度，如高壓開關柜內的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。無線溫度傳感器是由溫度傳感器、信號調制放大、邏輯控制電路、無線調制接口等組成。傳感器將采集到的溫度信號通過無線網絡發送到無線測溫主機。
ZRDTS-6開關柜無線測溫傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在3A-5000A之間，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。
能量來源：傳感器利用一次回路電流取電，能量供給遠遠不斷，溫度采樣速率隨意設定。
CPU采用超低功耗設計：主芯片采用美國TI公司，功耗低，低可至0.03mw，區別于傳統的感應供電，不存在發熱現象。信號強，發射距離不加任何功率放大的情況下可達300米。
測溫元件：同樣采用美國TI公司的數字集成芯片，該芯片測溫精度高，可達 0.5°C
溫度傳感器一次回路取能范圍大大加寬:只用2a就可啟動，高至10000A，完全滿足現有市場的開關柜負荷要求（現有市場的開關柜設計負荷高可至6000A），基本無盲區。
外觀設計：超精小化設計，適合所有的開關柜及電纜接頭等多種部位的溫度監測，無需根據不同測溫位置，不同開關負荷選用不同規格尺寸，不同技術參數的傳感器，大大節省了供貨難度和供貨時間，同時現場安裝更方面快捷，大大縮短了現場安裝時間。

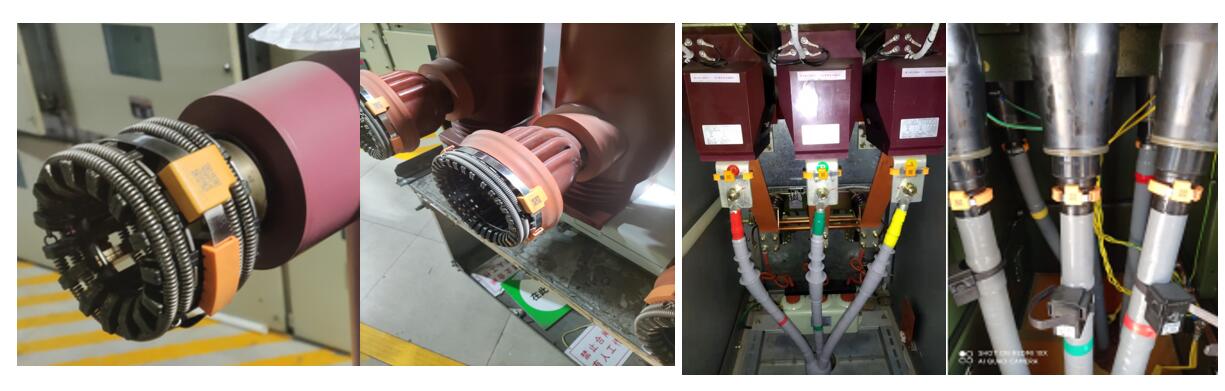

現場安裝圖片：
產品技術參數：
產品名稱 | 微型電力無線測溫傳感器DTS-6 |
品牌 | 山東正瑞 |
型號 | ZRDTS-6 |
產地 | 山東淄博 |
用途 | 感應式供電傳感器 |
適用范圍 | 電力、石油化工、冶金行業、鋼廠、煤炭行業、水利行業 |
測溫范圍 | -40～+200℃（可定制） |
測量精度 | ±1（0~75℃）,±2℃（-20~150℃） |
溫度采樣頻率 | 默認10秒（2秒-10分鐘可設定） |
無線頻率 | 433MHz |
無線傳輸距離 | 空闊地300米 |
外形尺寸 | 22*21*10mm |
工作電源 | 小CT感應取電 |
啟動電流 | 3A |
安裝方式 | 捆綁式 |
機殼材質 | 進口耐高溫阻燃材料 |
使用壽命 | 10年以上 |
