【創新產品】山東正瑞 六氟化硫SF6氣體泄漏監測報警系統
來源：正瑞電子
瀏覽：1641
發布日期：2023-12-27
企業簡介：
山東正瑞電子有限公司成立于2001 年，是一家以自主研發、技術創新為先導的致力于電力工業自動化事業的生產研發科技型公司。
公司主營產品：電纜測溫、電纜接頭測溫、高低壓開關柜無線測溫系統、分布式光纖測溫系統、泄露電流檢測、絕緣檢測、智能變電站綜合在線監測系統、露電流檢測、絕緣檢測、智能變電站綜合在線監測系統、北斗/GPS /GPS衛星同步時鐘 衛星同步時鐘系統、SF6氣體泄漏檢測、危險源氣體檢測、智能門禁、電子圍欄及各種系統集成類產品等等。
經過多年來的系列產品獲得發明和實用新型專利20多項，軟件著作權登記證書多項，具有完全自主知識產權。產品技術先進、性能穩定，形成了從設計、選型、安裝、調試等一線式服務體系，能為客戶提供綜合、完善的系統解決方案。產品廣泛涉足于電力、鋼鐵、石化、冶金、礦業、鋁業、硅鐵、金融、電信等國民經濟各大領域，在工業自動化方面取得了可喜的成績。
山東正瑞電子有限公司以提高工業自動化和安全集中監控系統的整體水平為己任，不斷發展壯大自己，本著求實創新，用戶至上，質量第一的經營理念，繼續為客戶提供更優質的產品和更滿意的服務。
在國家電力事業蓬勃發展的今天，公司積極投身于兩網的泛在電力物聯網、數字電網以及電源領域智能智慧工程的建設。公司依據多年智能傳感及通訊組網的經驗，“立足用戶需要，滿足用戶需求”是公司不斷追求的目標；“高屋建瓴、世界一流”是公司持續發展的方向；“一切為了我國電力安全運行、為國家電力智能化事業貢獻我們的力量”是公司一貫堅持的理念；我們定當不懈努力，追求卓越。
六氟化硫氣體泄漏監測報警系統產品介紹：
ZRDH2001X 六氟化硫SF6氣體泄漏報警監測系統，是根據當前電力系統強調安全生產的形勢，采用德國原裝進口SF6氣體傳感器，雙光束雙波長非分散式紅外吸收光譜技術（NDIR）原理，和電化學技術有效結合，以及數據采集、數據分析處理、通信技術于一體的開放系統平臺。整個系統采用模塊化設計，便于工程安裝及工程維護。在傳輸條件完備的情況下，可以依托網絡組建監控中心，在遠端監控中心可隨時掌握底端變電站、GIS開關室的溫濕度、氧氣含量等環境量以及SF6氣體泄露狀況。從而可實現對變電站、GIS開關室無人值守，提高管理效率，完善維護體制。監控中心以數據庫為核心，既可以實時監控變電站、開關室的環境及設備運行狀況，又可以根據以往的環境、設備運行數據進行統計、分析，為管理者提供決策依據。

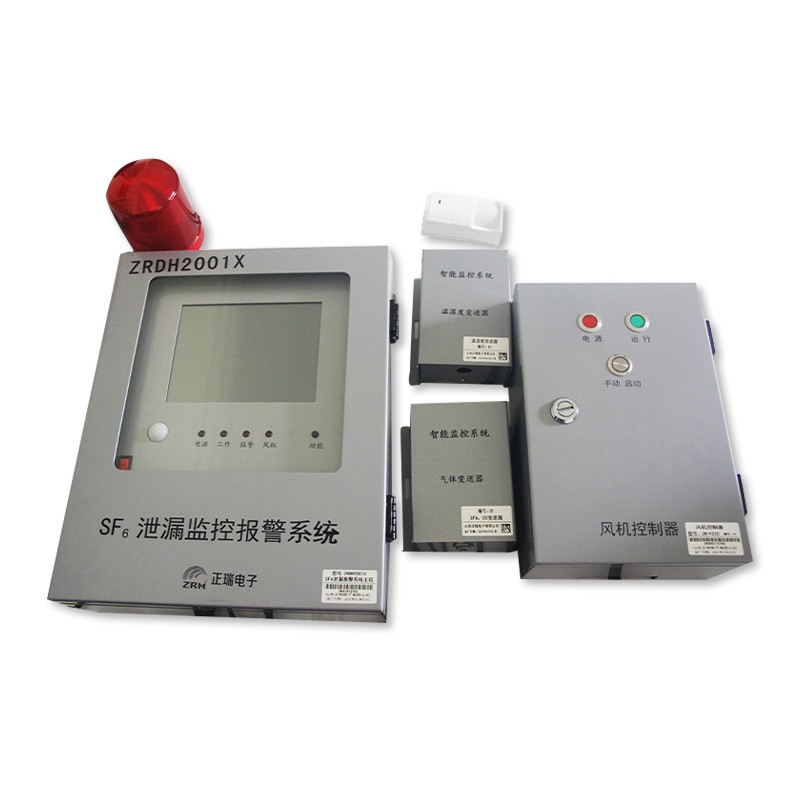

ZRDH2001X 型SF6氣體泄漏在線監測報警系統組成：
系統由ZRDH2001X型監控主機，ZRCS-10型SF6/O2氣體變送器 ，溫濕度采集單元，人體紅外感應傳感器,聲光報警裝置，風機控制模塊以及LED顯示屏等組成。可實時SF6氣體濃度定量檢測、氧氣含量檢測、溫濕度檢測等。系統自動記錄各種報警數據，通風設備啟動數據，可以自由設定1~1000ppm SF6告警閥值,以及自動啟動通風時間，SF6泄露超過設定告警閥值時超標告警，氧氣含量＜18％時缺氧告警，并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。
產品主要特點如下：
1、定量檢測環境中SF6氣體含量；超限報警泄漏時自動啟動風機排風功能；
2、采用高穩定的氧傳感器，定量檢測環境中O2含量；缺氧時自動報警，自動排風；
3、觸摸顯示屏，具有屏幕自動保護功能。
4、SF6、O2氣體含量超標時，風機自動啟動功能；
5、定時排風功能，報警時啟動強制排風功能；
6、相關歷史數據存儲及檢索功能；
7、溫度、濕度檢測及顯示；
8、紅外檢測，語音提示報警功能。
ZRDH2001X型SF6氣體泄漏在線監測報警系統功能：
（1）氣體濃度檢測和顯示功能：
各傳感器連續檢測并由主機讀取和顯示GIS室內各監測點處的SF6濃度，當SF6濃度超過設定報警值（出廠默認值1000ppm）時，報警并顯示數值。
（2）氧氣濃度檢測和顯示功能：
各傳感器連續檢測，并由主機讀取和顯示GIS室內各監測點處的O2濃度。當濃度低于設定報警值（出廠默認值18%）時，報警并顯示數值。
（3）氣體和氧氣濃度控制功能：
SF6氣體濃度超標（≧1000ppm）或氧氣濃度低于（≦18%）時，控制風機啟動通風直到SF6和O2濃度恢復正常。
（4）溫度、濕度檢測和顯示功能：
由就地位置的溫濕度傳感器實時檢測，并由主機讀取和顯示GIS室內溫、濕度值。
（5）傳感器通信狀況顯示功能：
各傳感器連續檢測并由主機讀取和顯示GIS室各傳感器通信狀況，如果發生通信故障，則在界面上故障地址出現“--”和離線。
（6）定時通風功能：
系統可以按時段設定風機每天定時啟動和停止，以保證開關室每天都能按需要通風。
（7）風機自動啟動功能：
O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機；
（8）語音提示功能：
當主機開啟語言功能時，則系統會在滿足規定條件時語音提示告警，提示作業人員進入GIS室注意。
（9）聲、光報警功能：
當GIS室環境中SF6、O2氣體含量超限時，會發出報警聲和紅色燈光閃耀。
（10）人體紅外感應功能：
當作業人員要進入GIS室前，紅外感應器動作，主機會發出提示語音，加強現場工作人員的直觀感覺。
本系統可廣泛應用于各種電壓等級的SF6開關室、組合電器室（GIS室）、SF6主變室等。六氟化硫在線監測系統的搭建對電力系統具有重要作用，它不僅解決了六氟化硫濃度超標不能及時發現從而造成設備損壞或人員傷害的情況，還提升了對六氟化硫氣體的智能化、遠程話、安全化管理。
