無線測溫系統是如何判斷開關柜設備出現發熱故障的？

   現在，電力開關柜測溫方面使用無線測溫系統的占比范圍越來越大，傳統的溫度測量方式周期長、施工復雜，效率低，不便于管理，發生故障時要耗費大量的人力物理排查和重新鋪設線纜。而在特定場合下監測點分散、環境封閉或有高電壓，很多功能設計不能滿足現在電力系統的需求，那么無線測溫系統是怎么監測出電力設備發生故障的呢？
   從開關柜無線測溫系統中的原理來說，整個系統得以運行是靠各個環節環環相扣，無線溫度傳感器可以直接接觸高壓帶電部位，進行近距離測量溫度的變化，這樣會使得測量數據準確更加準確。

   開關柜無線測溫系統通常由溫度采集部分、通信網絡、集中監控中心后臺及監控軟件組成，每個配電室做為一個監控單元，統一把數據集中上傳至監控室服務器，形成一個完整的無線測溫在線監測系統，確保配電室的開關設備統一納入值班人員的在線監控范圍，保證設備正常運行。

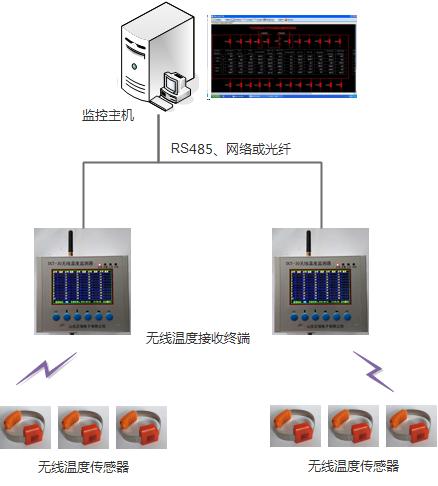

系統結構圖如下圖所示：





開關柜無線測溫系統由數據采集層，網絡通信層，集中監控層三部分組成。

1、數據采集層

由無線溫度傳感器和無線溫度監測器組成。

（1）無線溫度傳感器（型號DTS-6）采用美國TI公司最新推出的無線收發芯片，功耗小，信號強，發射距離不加任何功率放大的情況下可達300米。測溫元件同樣采用美國TI公司的數字集成芯片，精度高，可達0.5°C。產品如下圖所示：

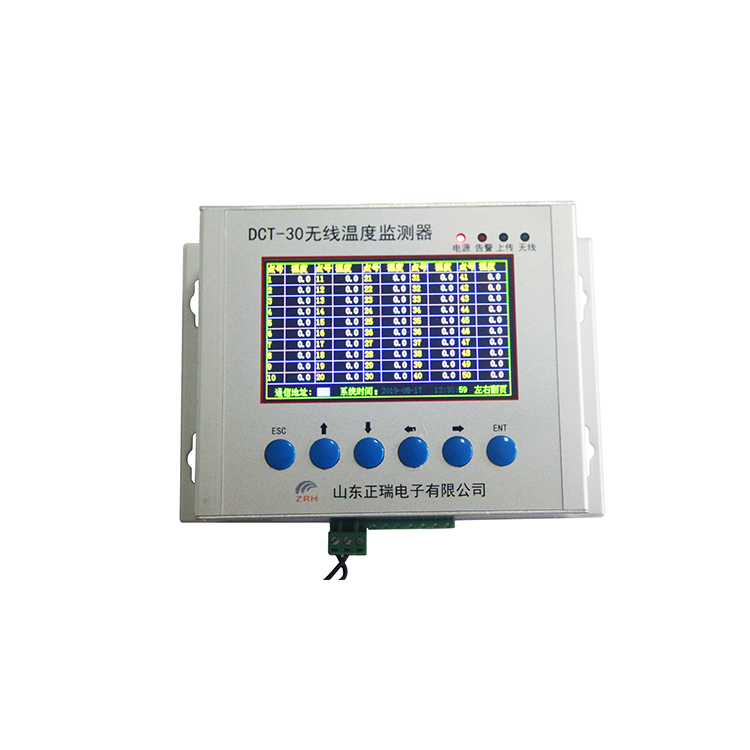

（2）無線溫度監測器 (型號DCT-30) 用于接收無線溫度傳感器發射的無線數字信號, 并將信號轉換成電信號,經內部電路處理，通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠?qū)囟冗M行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。產品如下圖所示：

2、網絡通信層

  由網絡通信器件和通信輔材（485集線器、交換機、通信電纜或光纜，光電轉換器件等），組成。

把廠區所有配電室開關柜的溫度數據組成合理的工控網絡架構，實現現場多功能儀表與站控管理層之間的數據交互，使配電系統管理集中化、信息化、智能化，很大提高了配電系統的安全性、可靠性和穩定性。

3、集中監控層

  由ZRMSCADA監控軟件（我公司軟件工程師研發）、監控主機及手機APP等部分組成。

監控主機上安裝ZRMSCADA集中監控軟件（軟件界面可根據用戶要求組態各種畫面），采集無線溫度監測器數據，通過組態畫面實時顯示溫度，超限報警，能夠查詢溫度歷史數和曲線進行分析，可通過手機APP查看數據和接收報警通知。同時能夠?qū)?shù)據上傳阿里云服務器，通過手機APP查看和報警。軟件界面如下圖所示：



   綜上所述：開關柜無線測溫系統在后臺上會顯示出溫度傳感器測量出的各個部位的溫度變化數據，并且就可以將同一部位不同時刻的溫度變化數值繪制為一個曲線圖，通過曲線圖能夠預測電力設備溫度變化是否到達預警值，及時做好故障檢修。系統中可以設置預警值，當某一個配電設備的溫度變化到達預警值時，系統會把告警數據推送至云端，并以彈窗的形式展示到值班界面及手機app中，工作人員對開關柜設備是否出現故障及時做出判斷并進行問題檢修。
