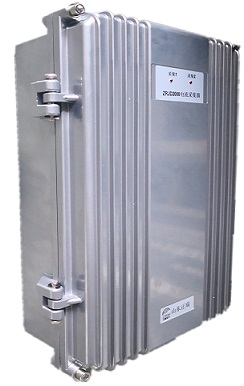

變壓器鐵芯接地電流在線監測系統

一、概述：

電力變壓器鐵芯兩點或多點接地時，在鐵芯內部會產生環流，引起局部過熱，嚴重時會造成鐵芯局部燒損，甚至使接地片熔斷，導致鐵芯電位懸浮，產生放電性故障，嚴重威脅變壓器可靠運行，因此在變壓器運行過程中，能實時監測變壓器鐵芯及夾件接地電流變的至關重要。傳統方法采用手持式鉗形電流表對接地電流進行測量，缺點是精度低，容易受工頻磁場干擾，而且不能對接地電流做到實時在線監測。本監測系統克服了以上缺點，可對變壓器鐵芯接地電流及夾件接地電流實時監測，抗干擾能力強，精度高，可將監測數據通過通訊傳輸到后臺，結合后臺分析軟件實現在線監測及故障報警。

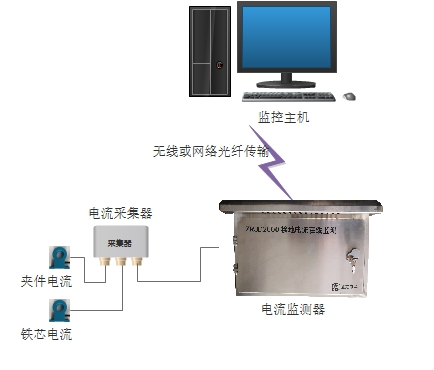

變壓器鐵芯接地電流在線監測系統由雙量程高精度電流傳感器，電流采集器，電流監測器，監測后臺主機和監控軟件組成。



二、產品特點：

·      可實時在線監測變壓器鐵芯接地電流值，并當接地電流值超過設定報警值后自動報警，故障消失后報警停止。

·     抗干擾能力強，測量精度高。

·     具有高防護等級，適合戶外使用。

·      監控系統具備擴展能力，可實現多種協議數據采集和配置，可接入開關柜觸頭溫度監測，電纜接頭溫度監測，泄露電流監測，小電流接地等其他在線監測系統數據。

·      可實現5000個監測數據處理點；輸出監測點數據變化曲線；接地電流或電氣接點異常溫升隱患或故障事件、溫度電流數據記錄可靠、詳細并可保存3年以上；強大的報警、預警功能；強大的數據統計、處理與查詢功能；靈活的系統參數設置,強大的擴展能力；多樣化的圖表與報表設置；良好的人機交互界面。

·     系統能夠提供監測數據的統計能力和報表打印能力，能夠方便查詢每一個監測點的統計數據并打印統計報表（具體報表根據客戶要求定制）。

·    提供每一個監測點當前一段時間（時間區間可設定）的變化曲線與統計圖表．

·    通過收集大量的數據，形成可重復的數據資源.

·     提供多樣化數據查詢模式，查詢結果包括：數據記錄列表、數據查詢統計圖表、溫度數據曲線等內容。

·      系統可以在系統圖上方便地調出各監測點的實時數據、歷史數據及監測圖表等。

·      具有手機端顯示數據，并設置超限報警和溫度運行曲線分析功能。

·       通訊接口采用標準的RS-485，可采用線纜傳輸。



三、技術參數：

技術項	參數
工作電壓	AC220V
通信接口	1路RS485，1路無線LoRA
報警接口	1路繼電器輸出
防護等級	IP54
外形尺寸	300*400*180mm
安裝方式	掛裝
輸出電源	±12V



四、聯系方式：

公司地址：淄博市高新區政通路135號（高科技創業園B座）

公司熱線：0533-3582840、13012702505

公司郵箱：zbzhengrui@163.com

公司網址：www.c12so.cn
