ZR1000型GIS局部放電在線監測系統是一套用于連續監測和分析電力設備GIS中局部放電信號的在線監測裝置，系統主要包括超高頻UHF傳感器，本地監測主機，終端監控裝置和局放高級在線分析軟件組成。監控系統中本地數據處理用于處理從傳感器獲取的信號并將其數字化，而采用上位機進行局放信號的篩選、分析并完成局放脈沖數值記錄、監測局放量發展?fàn)顩r等功能。DAU內置通訊和軟件分析功能，直接輸出局放信號類型，放電幅值，故障嚴重程度。采用IEC61850協議輸出信號，可以直接接入變電站綜合在線監測平臺。

系統特點：

根據生產單位，電壓，GIS各種結構，設計多樣的UHF傳感器可檢測精度1pC。

采用無線信號工程技術（RF Signal Processing Skill）設計濾波功能。

專利的硬件噪音識別技術和軟件組合，噪音識別率高達99%以上。

系統具備過電壓保護技術，防止設備被破壞。

支持IEC61850，RS485,SCADA通信接口。

軟件遠程監控，強大的數據分析功能，不斷升級更新。

技術指標：

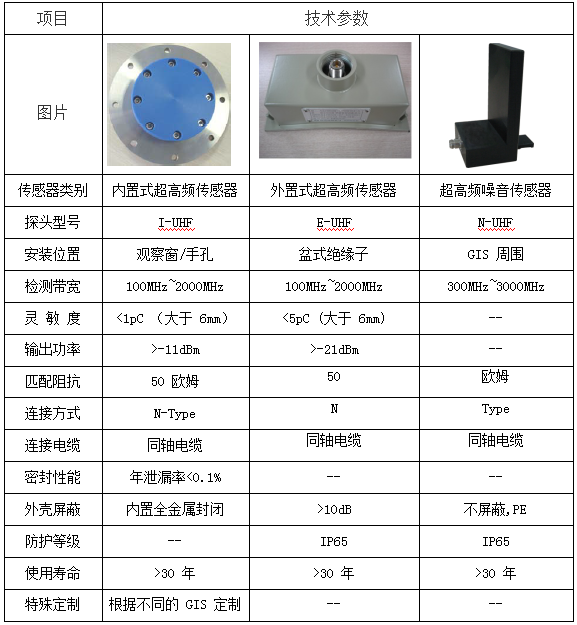

超高頻（UHF）傳感器

系統可以根據不同的GIS結構以及現場需求，配置內置式傳感器或外置式超高頻傳感器，內置式傳感器應安裝在GIS設備檢測窗，需要在GIS出廠前事先安裝；外置式傳感器無需現場停  電即可安裝；外置噪音傳感器可以安裝與GIS周圍，如DS,CB等部位，通過磁鐵吸附，測量面朝上。

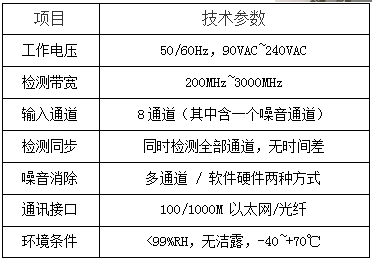

現場數據采集單元：

現場數據采集單元通過高性能的同軸電纜與超高頻傳感器（包括噪音傳感器）連接，通過硬件 36 種濾波電路，混頻放大，高速采樣及小波閾值濾波等抗干擾技術，提取有效的內部局放信號，將提取的局放信號經過 PRPS 和 PRPD 算法處理后通過 TCP/IP 上傳到中英處理單元。

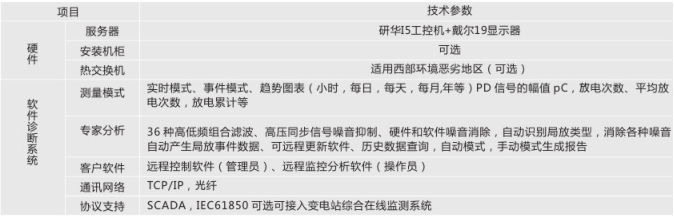

后臺監控系統

后臺監控系統匯總現場采集單元的信號，組建故障模式數據庫，采用指紋識別，雙神經網絡引擎，對 GIS 局部放電故障類型進行診斷和放電源定位。

安裝圖：

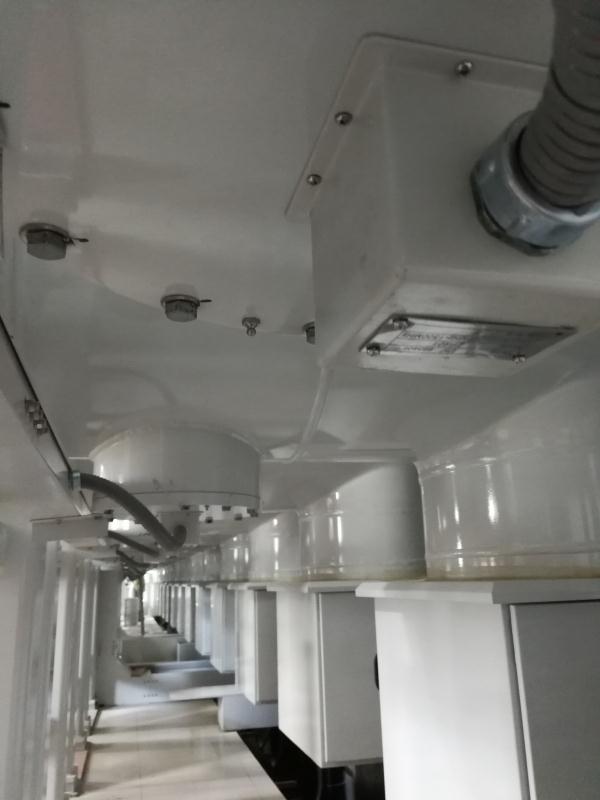

內置安裝

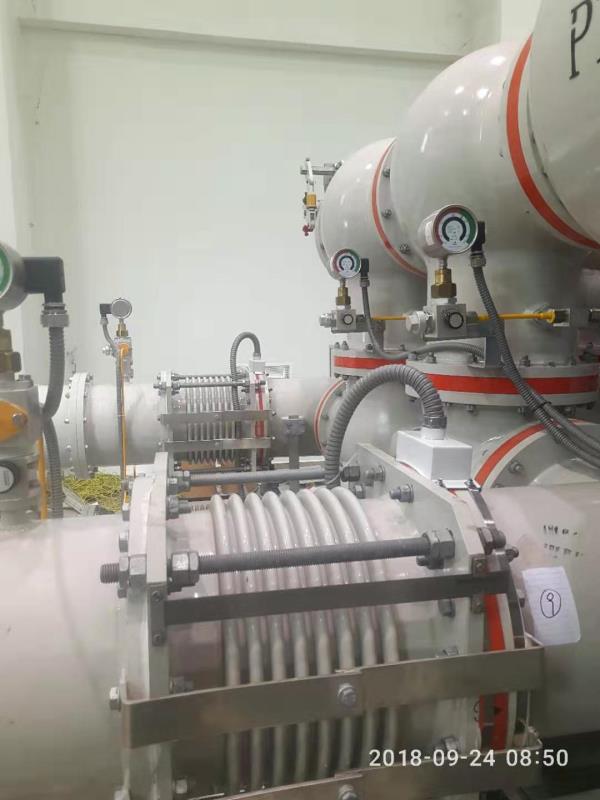

 外置安裝
